如何将硬态黄铜转变成软态的

如何将硬态黄铜转变成软态的

黄铜的状态有M(软态)，1/2H(半硬)，3/4H(硬态)。
硬态可以通过退火工艺变软态。

硬态Y 半硬Y2 软态M

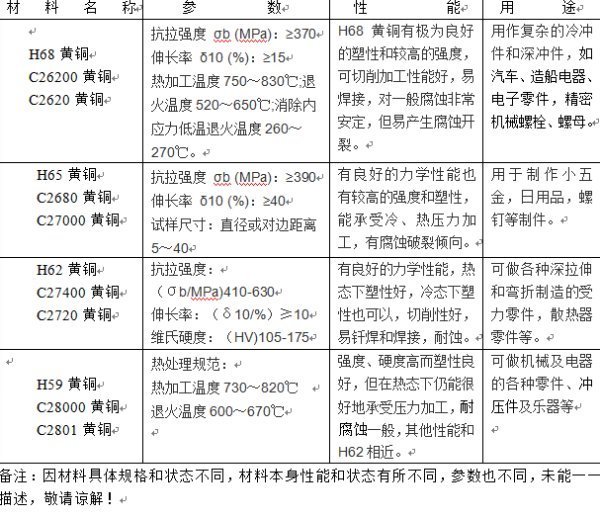

有极为良好的塑性（是黄铜中最佳者）和较高的强度，可切削加工性能好，易焊接，对一般腐蚀非常安定，但在氨气气氛中易产生腐蚀开裂。H68是黄铜中应用最为广泛的一个品种。H68A中加有微量的砷，可防止黄铜脱锌，并提高黄铜的耐蚀性。

退火温度520～650℃;消除内应力的低温退火温度260～270℃。

化学成份：铜 Cu ：67.0～70.0  锌 Zn：余量  铅 Pb：≤0.03  硼 P：≤0.01  铁 Fe：≤0.10

铍 Sb ：≤0.005  铋 Bi：≤0.002  注：≤0.3(杂质)

力学性能：抗拉强度 σb (MPa)：390～530  伸长率 δ10 (%)：≥13  硬度 ：105～175HV

注 ：带材的室温拉伸力学性能  试样尺寸：厚度≥0.3

热处理：热加工温度750～830℃;退火温度520～650℃;消除内应力的低温退火温度260～270℃
