QAl9-4铝青铜棒QAl10-4-4耐磨锡青铜管铝青铜板磷铜棒

QAl9-4铝青铜棒 QAl10-4-4耐磨锡青铜管 铝青铜板 磷铜棒 QAl9-4铝青铜棒 铝青铜管 CuAl8Fe3铝青铜板

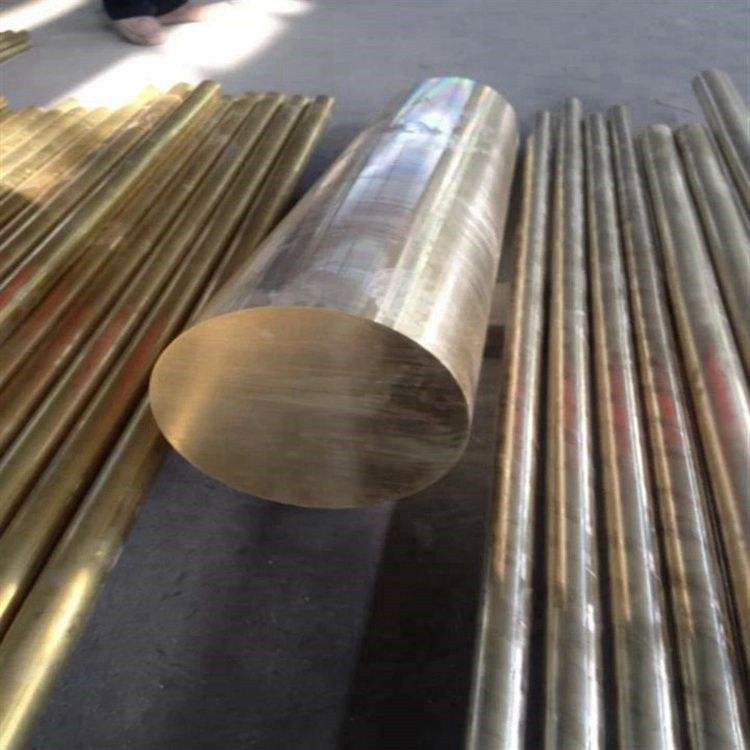

QAl9－4特性及应用领域概述：

为含铁的铝青铜,有高的强度和减摩性，良好的耐蚀性，热态下压力加工性良好,可电焊和气焊,但纤焊性不好，QAl9-4铝青铜可用作高锡青铜的代用品。

QAl9－4 化学成份：

锡 Sn ：0.1

锌 Zn：1.0

铅 Pb：0.01

磷 P：0.01

铝 Al：8.0～10.0

铁 Fe：2.0～4.0

锰 Mn：0.5

硅 Si ：0.1.

杂质：1.7

镍 Ni：0.5

铜 Cu：余量

QAl9－4物理性能：

熔点1040℃

密度 7.5g/cm^-3

线胀系数 16.2α/20*10^-6

热导率58.6λ/（W/（m·C）^-1）

电阻率ρ/（Ω·mm^2·m^-1.）0.12

QAl9－4力学性能：(在20℃检测机械性能的小值)

抗拉强度σb (MPa)：≥540

伸长率 δ10 (％)：≥15

伸长率 δ5 (％)：≥17

硬度 ：110～190HB

注 ：棒材的纵向室温拉伸力学性能

试样尺寸：直径10～120

QAl9－4工艺性能与要求：

QAl9-4热处理规范：热加工温度750～850℃;退火温度700～750℃;淬火温度850℃水冷;回火温度500～550℃。供应QAl9-4铝青铜棒 铝青铜管 CuAl8Fe3铝青铜板
