T2紫铜排铜母线TMY-125x10 120/100*10 接地镀锡铜排现货

紫铜排3*30 母线排5*50 接地铜排4*40 配电柜铜排4*50 铜排镀锡导电铜母线(导电铜排) :
（1）生产牌号：T1、T2、TU1、TU2，化学成分执行GB/T5231-2001标准。
铜母线主成分为： 表1 导电铜排主成分
铜排 T1 T2 TU1 TU2
Cu+Ag 99.95 99.90 99.97 99.95
(2)产品状态: 表2 导电铜排产品状态
名称与代号 产品状态 表示符号 供货方式

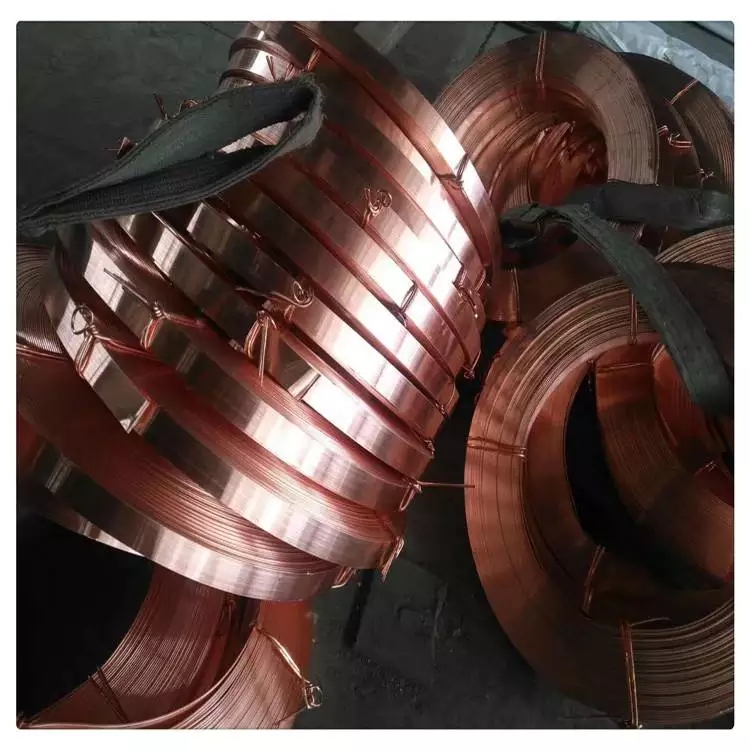

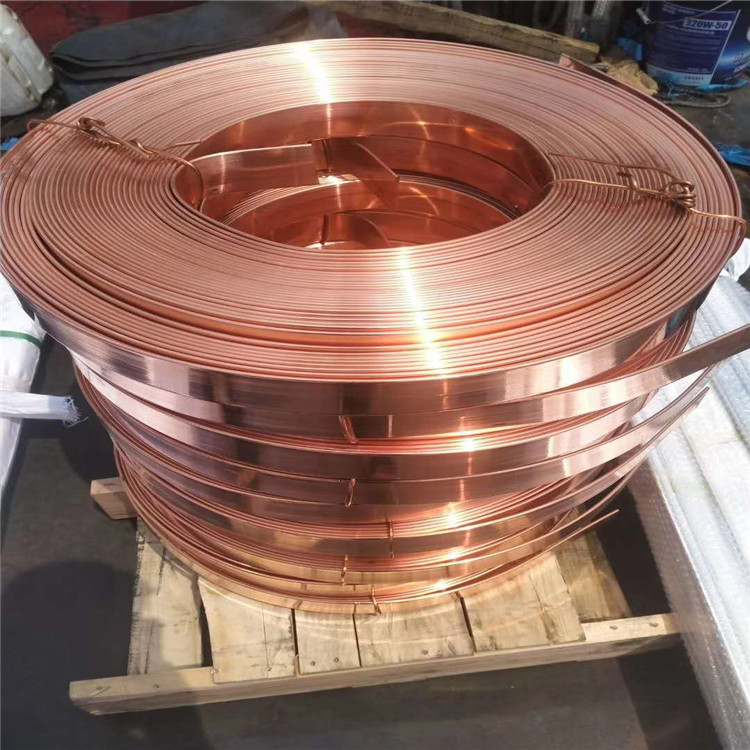

铜母线（TMR） 软态 R 成卷供应
铜母线（TMY） 硬态 Y 直条供应
3）产品尺寸范围: 1.导电铜排横断面
厚度 a 宽度b 圆角半径r
铜排载流量表:
***铜排载流量表估算法: 估算法: 单条铜母排载流量= 宽度(mm) X 厚度系数 双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按 5-8A/平方,铝应该按 3-5A/平方 常用铜排的载流量计算方法： 常用铜排的载流量计算方法 40℃时铜排载流量=排宽*厚度系数 排宽(mm);厚度系数为:母排 12 厚时为 20;10 厚时为 18;依次为:[12-20， 10-18，8-16，6-14，5-13，4-12]. 双层铜排[40℃]=1.56-1.58 单层铜排[40℃]（根据截面大小定） 3 层铜排[40℃]=2 单层铜排[40℃] 4 层铜排[40℃]=单层铜排[40℃]*2.45(不***此类选择,用异形母排 替代) 铜排[40℃]= 铜排[25℃]*0.85 铝排[40℃]= 铜排[40℃]/1.3 例如求 TMY100*10 载流量为： 单层：100*18８=1800(A)[查手册为 1860A]； 双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为 2942A]； 三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为 3780A] 以上所有计算均***到与手册数据相当接近。 常用铜排的尺寸及载流量表 一、 矩形铜排 铜母排截面 25℃ 平放（A） 竖放（A） 15×3 176 185 20×3 233 245 25×3 285 300 30×4 394 415 40×4 404 425 40×5 452 475 50×5 556 585 50×6 617 650 60×6 731 770 60×8 858 900 35℃ 平放（A） 竖放（A） 522 551 721 797 940 1101 550 588 760 840 990 1160 60×10 80×6 80×8 80×10 100×6 100×8 100×10 120×8 120×10 2(60×6) 2 (60×8) 2(60×10) 2(80×6) 2(80×8) 2(80×10) 2(100×6) 2(100×8) 2(100×10) 2(120×8) 2(120×10) 二、 铜导线载流量(35℃) 截面（mm?） 1 1.5 2.5 4 6 10 16 25 35 50 70 95 载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263 三、 抽屉柜抽屉导线***标准 截面（mm?） 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电 流（A） 50 63 80 100 125 160 200 250 300 400 500 600
本公司尺寸范围如表3所示： 表3 导电铜排尺寸系列
标称尺寸 圆角半径偏差
a b r r
3.0-4.00 15-42 0.5-0.8 25％
4.2-6.00 40-62 0.8-1.0 20％
6.2-10.00 60-110 1.0-1.2 20％
***常用系列尺寸为（a X b）：3X15、3X20、3X25、3X30；4X20、4X25、4X30、4X35、4X40、4X45、4X50；6X30、6X35、6X40、6X45、6X50、6X60、6X70、6X80、6X100；8X40、8X50、8X60、8X80、8X100、8X120；10X40、10X50、10X60、10X80、10X100、10X120、10X125、10X150、10X170；12X60、12X80、12X100、12X120、10X150、10X170。
