T2镀锡铜排T2镀锡铜母线10×50 GB/T 5585.1

T2镀锡铜排T2镀锡铜母线10×50 GB/T 5585.1TMY-120*10镀锡铜母线 150*15高压镀锡铜母线 T2镀锡铜排

导电铜母线(导电铜排) :

（1）牌号：T1、T2、TU1、TU2。

Cu+Ag 99.95 99.90 99.97 99.95

(2)产品状态: 表2 导电铜排产品状态

名称与代号 产品状态 表示符号 供货方式

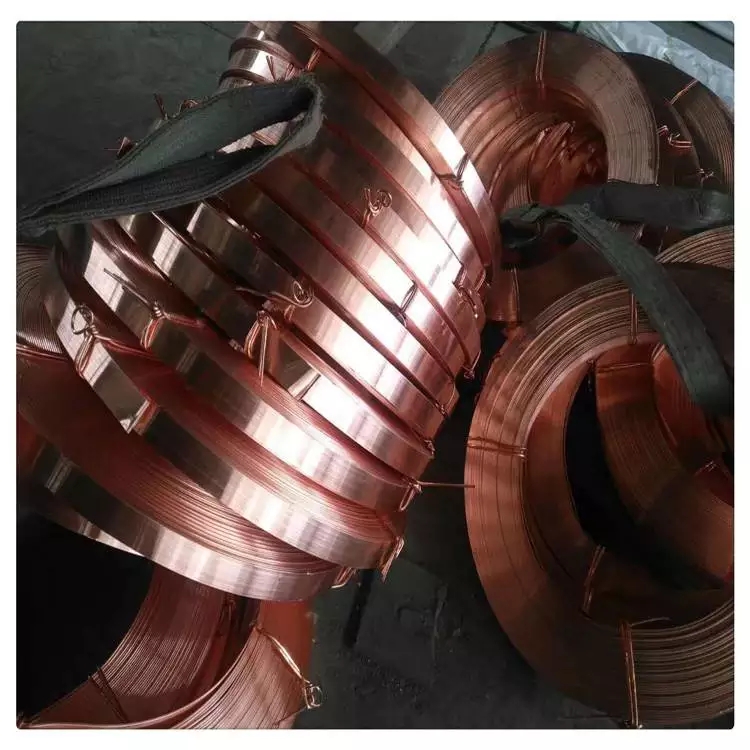

铜母线（TMR） 软态 R 成卷供应

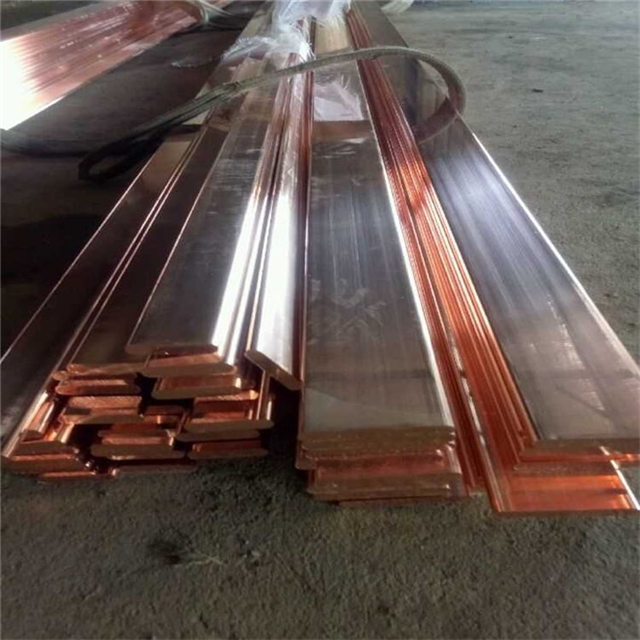

铜母线（TMY） 硬态 Y 直条供应

3）产品尺寸范围: 1.导电铜排横断面

厚度 a 宽度b 圆角半径r

标称尺寸 圆角半径偏差

a b r r

3.0-4.00 15-42 0.5-0.8 25％

4.2-6.00 40-62 0.8-1.0 20％

6.2-10.00 60-110 1.0-1.2 20％

推荐常用系列尺寸为（a X b）：3X15、3X20、3X25、3X30；4X20、4X25、4X30、4X35、4X40、4X45、4X50；6X30、6X35、6X40、6X45、6X50、6X60、6X70、6X80、6X100；8X40、8X50、8X60、8X80、8X100、8X120；10X40、10X50、10X60、10X80、10X100、10X120、10X125、10X150、10X170；12X60、12X80、12X100、12X120、10X150、10X170。

铜棒：Φ1-350mm

尺寸偏差、力学性能、 电学性能等.
