黄铜套铜衬套 H65翻边复合衬套耐磨黄铜套锡青铜套离心铜套

H62黄铜套

H62黄铜套

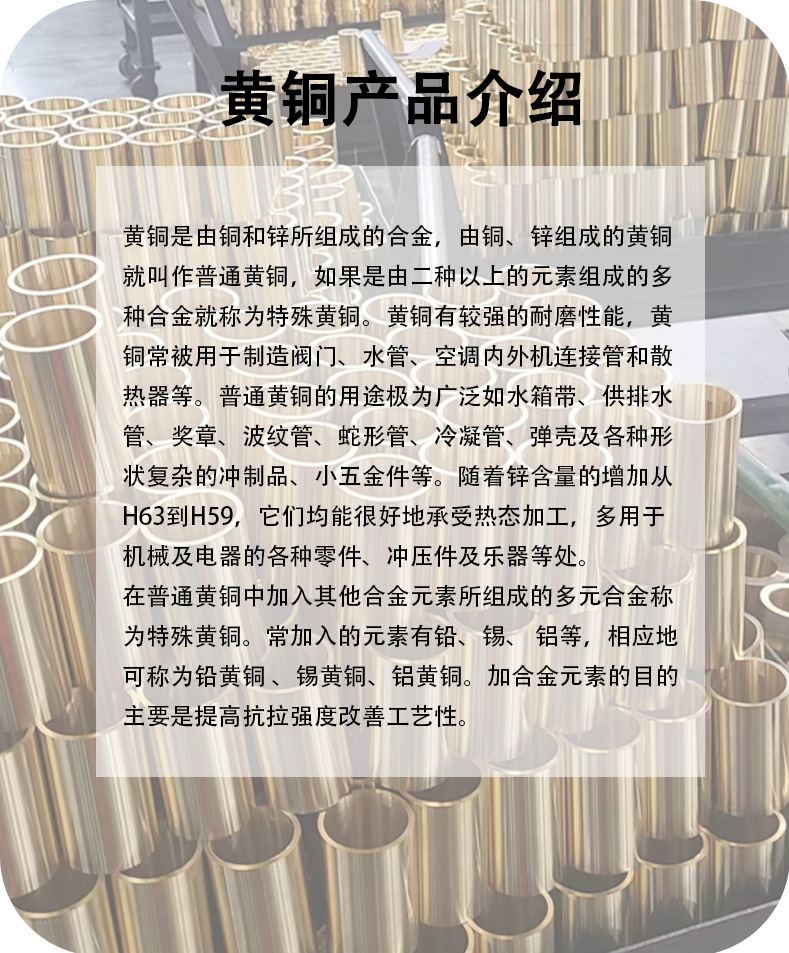

表示平均含铜量为62%的普通黄铜带，其中，H—汉字“黄”的拼音字母的第一个字母，62—铜元素的平均含量；在普通黄铜的基础上加入其它元素的铜合金称特殊黄铜，仍以"H"表示，后面会跟其它添加元素的化学符号和平均成份，如H62为含铜量为60.5%～63.5%，余量为锌含量;而HAl59-3-2则表示其铜含量57%～60%，铝含量为2.5%～3.5%，镍含量为2%～3%，其余为锌含量。黄铜分为普通黄铜，特殊黄铜及铸造黄铜三种，铸造黄铜以ZCu开头后面跟其它元素的符号及其平均含量。

化学成分

铜（Cu）：60.5~63.5%

铁（Fe）： ≤ 0.15%

铅（Pb)：≤ 0.08%

锑（Sb）：≤0.005%

铋（Bi）：≤0.002%

磷（P）：≤0.01%

锌（Zn)：余量

杂质总和：≤0.5%

3特性

普通黄铜，有良好的力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐蚀，但易产生腐蚀破裂。此外价格便宜，是应用广泛的一个普通黄铜品种。H62（即四六黄铜）。在室温下β相较α相硬得多，因而可用于承受较大载荷的零件。α+β两相黄铜可在600℃以上进行热加工。α+β两相黄铜显微组织：α为亮白色的固溶体，β是CuZn为基的有序固溶体。强电场对H62黄铜高温变形时空洞的抑制作用。

4用途

可做各种深拉伸和弯折制造的受力零件，如销钉、铆钉、垫圈、螺母、导管、气压表弹簧、筛网、散热器零件等。

5力学性能

注 ：除制锁、钟用线材外的其他线材的室温拉伸力学性能

6热处理规范

热加工温度650～850℃

退火温度600～700℃

消除内应力的低温退火温度270～300℃。
